碱性水电解制氢加氢设备

碱性水电解制氢加氢设备
ALKALINE WATER ELECTROLYSIS HYDROGEN PRODUCTION HYDROGENATION EQUIPMENT

       设备优点
       超纯氢气：该设备所产出的氢气纯度高达99.9999%，露点可以达到-70°C。负荷适应性强，0-100%可调操作压力和产量在额定值以下连续可调。副产品为氧气，其纯度未经处理达到99.2%以上。系统实时在线监测氢氧纯度，这一功能将延长设备的使用寿命，大幅减少维护量和替换成本。

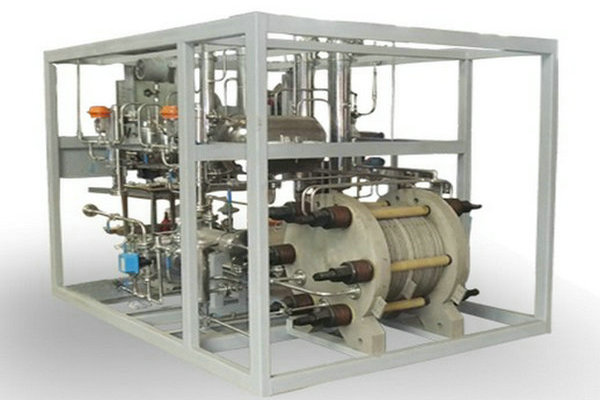

       已证明的可靠性：电解槽体为双极性压滤式板框结构，采用特殊密封结构和材料，长期运行无渗漏。
       按需求产气：压力最高可达480psig (32barg)。

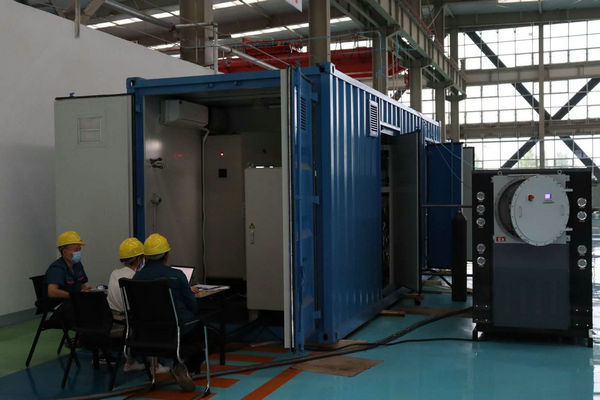

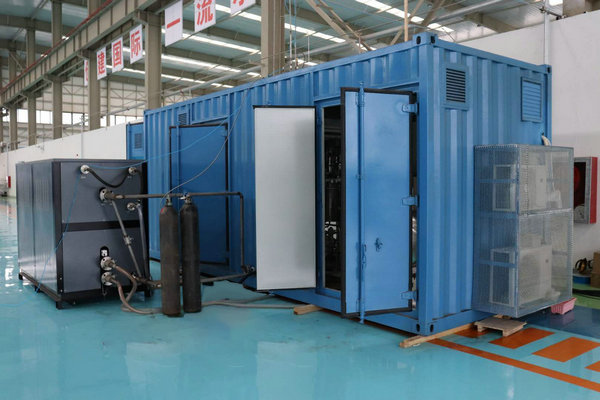

       安装简便：每一套制氢系统出厂前均已组装完成，采用集成式框架结构，方便运输与现场简单快速安装。
       过程控制严格：每套设备的设计、材料的选用和加工严格控制，确保都高于用户的需要。
       客户定制设计，安全、无人值守运行。

水电解制氢设备技术参数表
规格型号
HG5-3.2
HG10-3.2
HG20-1.6
HG60-1.6
HG100-1.6
HG200-1.6
HG250-1.6
HG300-1.6
HG500-1.6
HG800-1.6
HG1000-1.6
HG1200-1.6
工作压力
3.2MPa
3.2MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
1.6MPa
氢气产量（Nm3/h)
5
10
20
60
100
200
250
300
500
800
1000
1200
氧气产量（Nm3/h)
2.5
5
10
30
50
100
125
150
250
400
500
600
额定总电流（A)
740
740
1600
2800
4600
4600
7200
7200
13400
13400
17200
17200
额定总电压（V)
34
66
62
104
106
210
168
202
180
288
280
336
氢气纯度（%）
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
氧气纯度（%）
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
99.999
冷却水消耗量（t/h)
1
2
4
12
20
40
50
60
100
160
200
240

注：本装置配套包括电解槽、框架（含干燥、纯化）、冷却系统、控制柜、整流柜、分析仪表等。
